Quy trình sản xuất khuôn mẫu với độ chính xác cao.
Phần 01 - Khuôn mẫu là gì?
Khuôn mẫu là dụng cụ (thiết bị) bằng kim loại hoặc vật liệu đặc biệt, được chế tạo để tạo hình sản phẩm theo phương pháp định hình. Mỗi bộ khuôn được thiết kế và chế tạo cho một hoặc nhiều chu trình đúc/ép sản phẩm — từ một lần (prototype) đến hàng triệu chu kỳ trong sản xuất hàng loạt.
Kết cấu và kích thước của khuôn phụ thuộc trực tiếp vào hình dáng, chất lượng bề mặt, dung sai và số lượng sản phẩm cần tạo ra. Ứng dụng trải rộng khắp các ngành: linh kiện ô tô — xe máy, điện tử, đồ gia dụng, y tế, hàng không và nhiều lĩnh vực công nghiệp nặng khác.

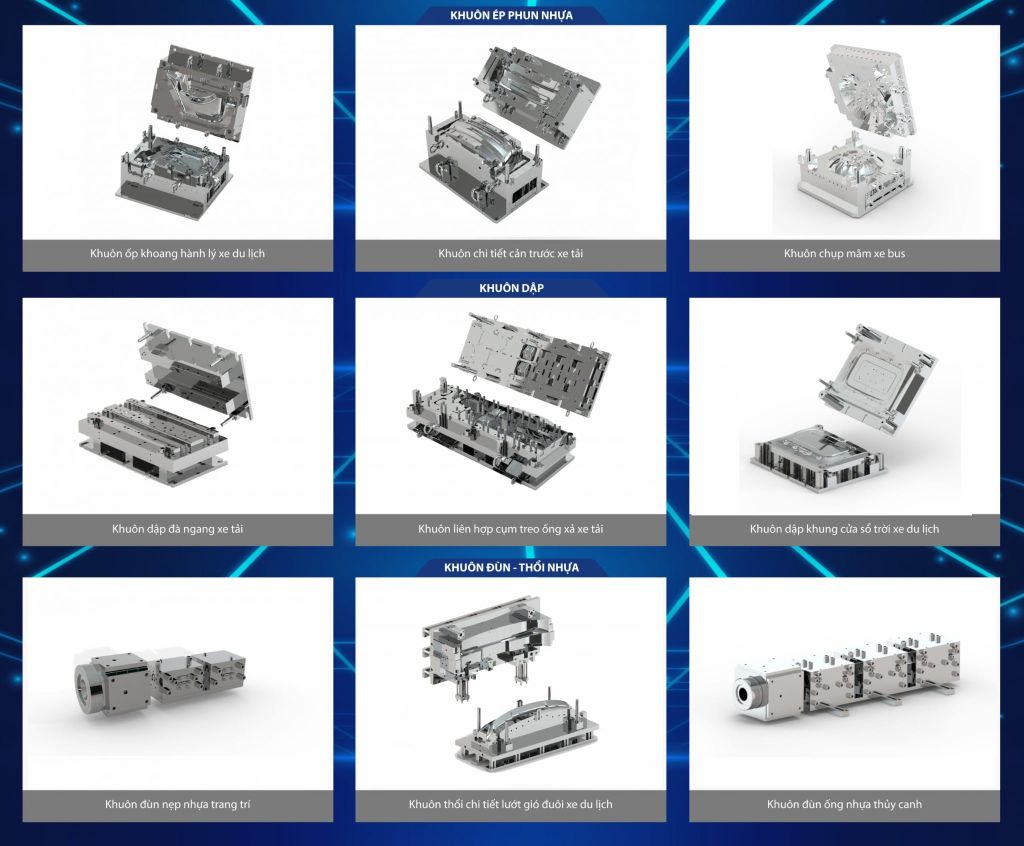

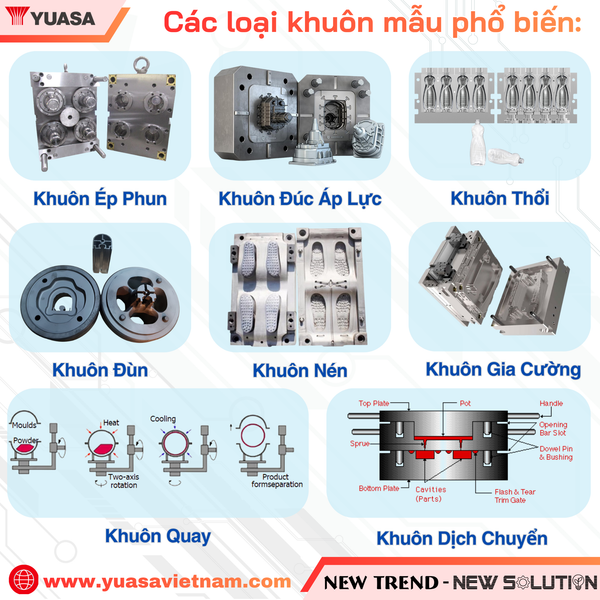

Các loại khuôn mẫu phổ biến
Loại khuôn | Tên quốc tế | Vật liệu đúc | Ứng dụng tiêu biểu |
Khuôn ép phun | Injection mold | Nhựa nhiệt dẻo & nhiệt rắn | Phổ biến nhất; linh kiện ô tô, điện tử, gia dụng |
Khuôn đúc áp lực | Die casting | Nhôm, kẽm, đồng, magiê | Chi tiết kim loại mỏng, chính xác cao |
Khuôn thổi | Blow mold | PE, PP, PET | Chai, bình chứa rỗng |
Khuôn đùn | Extrusion mold | Nhựa, nhôm, đồng | Ống, thanh, profile dài liên tục |
Khuôn nén | Compression mold | Nhựa nhiệt rắn, cao su | Má phanh, gioăng, composite |
Khuôn dịch chuyển | Transfer mold | Cao su, nhựa nhiệt rắn | Chi tiết cần chèn kim loại |
Khuôn quay | Rotational mold | PE, PP lỏng | Bể chứa, thùng lớn, sản phẩm rỗng |
Khuôn gia cường | RTM / Composite | Sợi carbon, sợi thủy tinh | Hàng không, y tế, xe điện |
Trong số đó, khuôn ép phun (injection mold) là loại phổ biến và quan trọng nhất trong công nghiệp hiện đại. Khuôn ép được sử dụng rộng rãi để chế tạo chi tiết từ nhựa, kim loại, cao su, kính và các hợp chất vô cơ khác — phục vụ ô tô, xe máy, thiết bị điện tử, đồ gia dụng, trang thiết bị y tế và nhiều ngành công nghiệp khác.
Phần 02 - Quy trình sản xuất khuôn mẫu
Sản xuất khuôn mẫu là chuỗi quy trình phức tạp, đòi hỏi sự phối hợp chặt chẽ giữa kỹ sư thiết kế, chuyên gia vật liệu và người vận hành máy CNC. Dưới đây là 5 giai đoạn cốt lõi từ bản vẽ đến bộ khuôn hoàn chỉnh:
01 | Thiết kế khuôn (Design) Dựa trên bản vẽ sản phẩm, kỹ sư sử dụng phần mềm CAD/CAM (NX, SolidWorks, CATIA) để thiết kế hệ thống khuôn: phân tích mặt phân khuôn, hệ thống kênh dẫn nhựa/kim loại, hệ thống làm mát, cơ cấu đẩy sản phẩm và cơ cấu lõi mặt bên. Mô phỏng điền đầy (Moldflow) được thực hiện để dự đoán và tối ưu hóa dòng chảy vật liệu trước khi gia công. CAD/CAM · Moldflow simulation · DFM review |
02 | Chọn vật liệu & chuẩn bị phôi Lựa chọn loại thép khuôn phù hợp: P20, H13, S136, NAK80 hoặc SKD11 — tùy theo yêu cầu về độ cứng, khả năng đánh bóng, tính chống ăn mòn và tuổi thọ khuôn. Phôi thép được cưa cắt đúng kích thước, ủ mềm nếu cần, và kiểm tra siêu âm để loại trừ khuyết tật nội tại trước khi đưa vào gia công. Thép P20 / H13 / S136 · Kiểm tra siêu âm · Nhiệt luyện |
03 | Gia công CNC (Machining) Giai đoạn quyết định chất lượng khuôn. Phôi trải qua phay thô để tạo hình cơ bản, tiếp đến phay bán tinh và phay tinh để đạt độ chính xác kích thước và chất lượng bề mặt yêu cầu. Gia công EDM (Electric Discharge Machining) được áp dụng cho các góc sắc và chi tiết phức tạp mà dao phay không tiếp cận được. Máy CNC độ chính xác cao đóng vai trò then chốt, đảm bảo sai số ở mức micromet. CNC milling 3/4/5 trục · EDM / Wire EDM · Mài phẳng, mài profile · Độ chính xác ±1–5 µm |
04 | Đánh bóng & hoàn thiện bề mặt Bề mặt lòng khuôn được đánh bóng thủ công hoặc bằng máy đánh bóng siêu âm để đạt độ nhẵn theo yêu cầu (Ra 0.01–0.8 µm tùy sản phẩm). Khuôn quang học, khuôn đèn xe hơi hay khuôn vỏ điện thoại đòi hỏi độ bóng gương cao nhất. Các bề mặt chức năng được phủ lớp bảo vệ (TiN, TiAlN, CrN) hoặc xử lý nitriding để tăng độ cứng và chống mài mòn. Đánh bóng gương · Phủ PVD / nitriding · Ra ≤ 0.05 µm |
05 | Lắp ráp, thử khuôn & nghiệm thu Các chi tiết khuôn được lắp ráp, kiểm tra khít ghép bằng đồng hồ so và máy CMM đo tọa độ 3D. Khuôn được lắp lên máy ép thử (trial run) để đánh giá: chất lượng bề mặt sản phẩm, độ chính xác kích thước, khả năng thoát khuôn, hệ thống làm mát và tuổi thọ chu kỳ. Kết quả thử khuôn là căn cứ điều chỉnh trước khi bàn giao sản xuất hàng loạt. CMM đo 3D · Trial molding · PPAP / FAI |

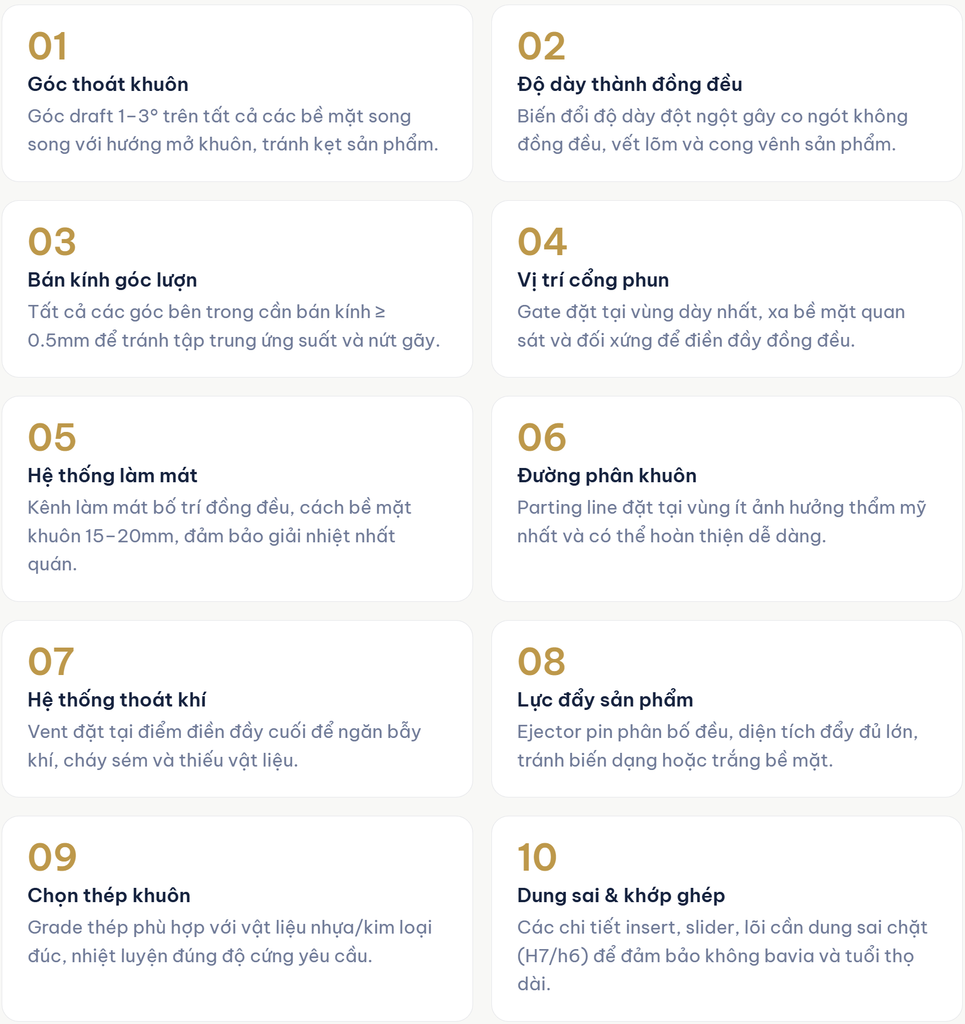

Phần 03 - 10 yếu tố then chốt trong thiết kế khuôn
Ngay cả với mô phỏng dòng khuôn hiện đại và phần mềm CAD tiên tiến, kinh nghiệm thực tiễn vẫn là yếu tố quyết định. Dưới đây là 10 cân nhắc quan trọng nhất khi thiết kế khuôn đúc chất lượng cao:
Phần 04 - Giải pháp Yuasa Việt Nam - Máy gia công chính xác cao cho sản xuất khuôn mẫu
Yêu cầu về độ chính xác trong sản xuất khuôn mẫu hiện đại ngày càng khắt khe — sai số chỉ vài micromet trên các chi tiết cứng có thể quyết định chất lượng hàng triệu sản phẩm đầu ra. Yuasa Việt Nam cung cấp và hỗ trợ kỹ thuật các dòng máy hàng đầu từ Nhật Bản, đáp ứng những tiêu chuẩn khắt khe nhất của ngành khuôn mẫu công nghiệp.
Quý khách hàng có thể tham khảo các dòng máy gia công chuyên dụng trong sản xuất khuôn mẫu, với độ chính xác cực kỳ cao như:

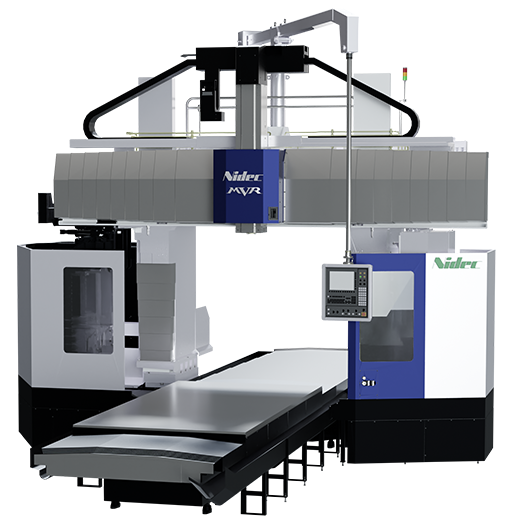

NIDEC - DOUBLE COLUMN 5 FACE TYPE MILLING MACHINE - MVR-Ax SERIES
Yuasa Việt Nam - Nhà cung cấp giải pháp công nghiệp. Sẵn sàng hỗ trợ kỹ thuật, tư vấn đầu tư và báo giá thiết bị phù hợp với yêu cầu sản xuất khuôn mẫu của doanh nghiệp bạn.
